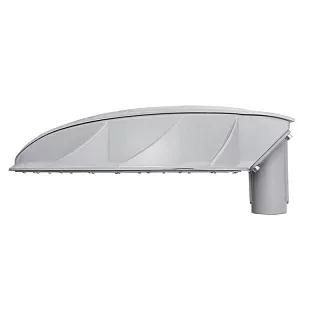

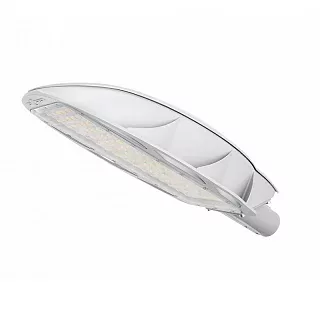

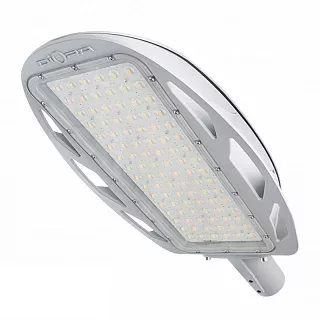

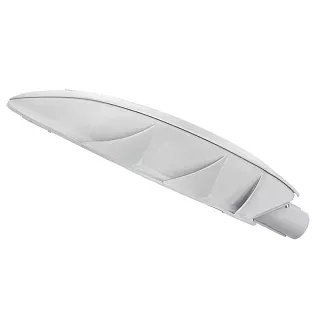

Консольный светодиодный светильник Diora Skat 200

Описание

Diora Skat 200 — консольный светодиодный светильник мощностью 200 Вт со световым потоком 30 000 лм. Предназначен для освещения автомобильных дорог, городских магистралей, транспортных развязок, логистических комплексов, парковочных площадок и промышленных территорий.

Модель предусматривает шесть вариантов кривой силы света (КСС): ШБ1, ШБ2, ШБ3, ШБ4, ШК и ШО. Каждое оптическое исполнение выпускается с цветовой температурой 3000, 4000 или 5000 К. Всего в одну товарную карточку объединены 18 модификаций, отличающихся направленностью светового потока и оттенком белого света.

В модельном ряду Diora Skat светильник мощностью 200 Вт занимает промежуточное положение между исполнениями 175 и 225 Вт. По сравнению с Diora Skat 175 световой поток увеличен на 3000 лм. Это позволяет рассматривать модель при разработке осветительных установок, в которых необходимо обеспечить более высокие показатели освещённости или яркости покрытия без перехода на следующую ступень мощности.

Конструкция и технические особенности

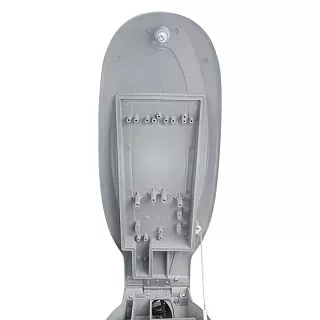

Diora Skat 200 выполнен в алюминиевом корпусе с размещёнными внутри светодиодными модулями и электронным источником питания. Конструкция корпуса обеспечивает отвод тепла от светодиодных элементов и предусматривает эксплуатацию оборудования в условиях наружного размещения.

Для защиты светодиодной части используется прозрачный оптический поликарбонат. Оптическая система обеспечивает формирование заданной кривой силы света в соответствии с выбранной модификацией.

Степень защиты IP66 предусматривает полную защиту корпуса от проникновения пыли и защиту от сильных водяных струй. Климатическое исполнение УХЛ1 рассчитано на эксплуатацию в соответствующих условиях окружающей среды. Диапазон рабочих температур составляет от −60 до +60 °C.

Светильник подключается к сети переменного тока с номинальным напряжением 220 В. Рабочий диапазон напряжения — 176–264 В. Коэффициент мощности составляет 0,95, индекс цветопередачи Ra — 70. Предусмотрен I класс защиты от поражения электрическим током.

Консольное исполнение предназначено для установки на соответствующие кронштейны опор наружного освещения. При размещении оборудования учитываются монтажная высота, вылет консоли, присоединительные размеры крепления и расчётные нагрузки на несущую конструкцию.

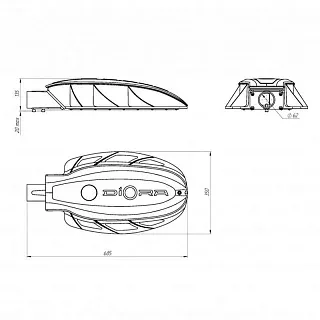

Габариты светильника составляют 685 × 350 × 135 мм, масса — 10,5 кг.

Оптические исполнения и особенности светораспределения

Diora Skat 200 представлен с шестью вариантами КСС, позволяющими подбирать оптическую систему для дорог, транспортных проездов и открытых площадок различной конфигурации.

ШБ1, ШБ2, ШБ3 и ШБ4 — четыре разновидности широкой боковой КСС. Эти оптические исполнения применяются при подборе освещения автомобильных дорог и протяжённых территорий, где необходимо учитывать расположение опор относительно освещаемой поверхности.

Каждый вариант имеет собственное пространственное распределение силы света. При выборе КСС учитываются ширина проезжей части, высота установки, расстояние между опорами и требования к равномерности освещения. Различия между ШБ1–ШБ4 оцениваются по фотометрическим характеристикам соответствующих модификаций.

ШК — широкая круглосимметричная КСС. Она формирует распределение силы света вокруг оптической оси и может рассматриваться для открытых площадок, где необходим соответствующий характер освещения.

ШО — широкая осевая КСС. Данное исполнение позволяет учитывать направленность светового потока при организации освещения транспортных проездов и территорий с определённой геометрией расположения опор.

Номинальный световой поток Diora Skat 200 составляет 30 000 лм независимо от выбранной КСС. Однако распределение освещённости по поверхности будет различаться, поэтому конкретная оптика определяется результатами светотехнического расчёта.

Цветовая температура и доступные модификации

Для Diora Skat 200 предусмотрены три варианта коррелированной цветовой температуры.

3000 К — тёплый белый свет, который может применяться при освещении территорий с соответствующими требованиями к визуальному восприятию и оттенку излучения.

4000 К — нейтральный белый свет, используемый в различных системах городского, дорожного и промышленного освещения.

5000 К — белый свет более холодного оттенка, который может применяться для освещения транспортных объектов, открытых площадок и производственных территорий.

Все три значения цветовой температуры представлены с каждым из шести вариантов КСС. Это позволяет выбирать оптическое исполнение и оттенок белого света независимо друг от друга в пределах доступной номенклатуры.

Все 18 модификаций имеют номинальную мощность 200 Вт, световой поток 30 000 лм и консольный способ крепления.

При заказе необходимо выбрать КСС и цветовую температуру. Их сочетание определяет конкретный артикул светильника.
